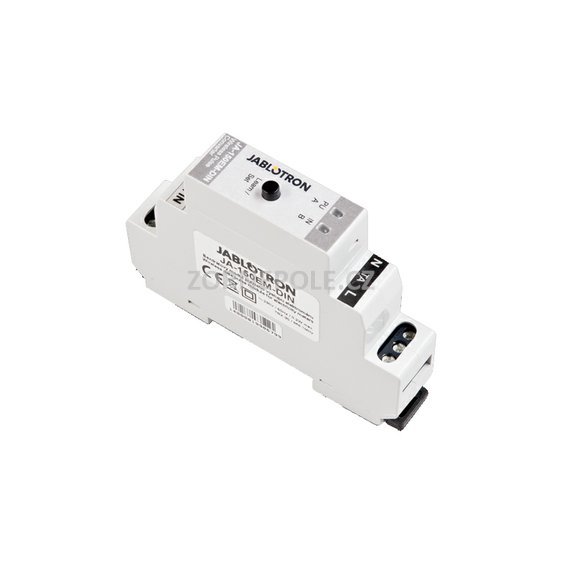

JA-150EM-DIN Bezdrátový modul pulzního výstupu elektroměru

Modul určený k montáži na DIN lištu slouží k informativnímu zobrazení stavu elektroměru, který má zákazník přehledně k dispozici ve webové samoobsluze MyJablotron.
Výrobce
JABLOTRON ALARMS a.s.
Záruka
24 měsíců
Kód
JA-150EM-DIN
EAN
8595614112581
Hmotnost
0,06 kg
Dostupnost
SKLADEM doručení do 2 dnů
Naše cena
Pro registrované !

Produkt patří do kategorie:

Popis

Modul obsahuje radiový vysílač určený k bezdrátovému přenosu informací z elektroměru přes ústřednu na portál MyJablotron. Převodník pulzů je napájen přímo ze sítě a obsahuje obvody galvanického oddělení dimenzované na zkušební napětí 4kV. Převodník je konstruován pro připojení ke standardnímu impulsnímu výstupu SO elektroměru. Umí rozlišit dva tarify (lze ho připojit k ovládacímu vodiči tarifu z HDO). Má také nezávislý vstup, který lze použít například k hlídání otevření dveří rozvodné skříně.

Upozornění: Modul můžete bez jakýchkoliv problémů připojit k podružnému elektroměru, který není ve správě distributora elektrické energie. Požadujete-li připojení na hlavní elektroměr, který je ve správě distributora elektrické energie, doporučujeme tohoto předem kontaktovat a dohodnout možnosti připojení na pulzní výstup elektroměru.

Parametry

Parametry produktu  JA-150EM-DIN Bezdrátový modul pulzního výstupu elektroměru

Napájení
230V/50 Hz, zařízení třídy ochrany II.
Vlastní příkon
cca 0,1 W
Pracovní frekvence
868 MHz
Komunikační dosah
cca 100m (volný terén)
Vstup IN:
nízkonapěťový, galvanicky oddělený od sítě , pracovní napětí 5 V , maximální vnější přepětí 30 V DC , maximální délka připojovacího vodiče 3 m.
Vstup PU:
nízkonapěťový, galvanicky oddělený od sítě, pracovní napětí 5 V, maximální vnější přepětí 30V DC, maximální délka připojovacího vodiče 3 m, je kompatibilní s impulzním výstupem SO elektroměrů třídy B dle ČSN EN 62053-31
Vstup TA:
vstup pro připojení ovládacího vodiče HDO max. 230V AC
Rozměry
68 x 96 x 18 mm, 1 DIN modul
Pracovní prostředí
vnější chráněné -20 až +60 °C
Stupeň krytí
přední panel IP40 dle ČSN EN 60529
Produkt splňuje
ČSN ETSI EN 300220, ČSN EN 50130-4 ed.2, EN 55022 a ČSN EN 60950-1
